Текст объявления

Профильные изделия — сайдинг, виниловая вагонка, профили строительного назначения, разнообразные обкладки, закладки, гребенчатые заполнители и пр. широко применяются в строительстве, в мебельной промышленности, в транспортном машиностроении. Геометрические формы и размеры профильных изделий определяются их назначением и потому весьма разнообразны. Для их изготовления используют главным образом поливинилхлорид, жесткий и пластифицированный полистирол и его сополимеры, полиамид, полиолефины, целлюлозные этролы и композиции на основе перечисленных полимеров.

Технологическая схема получения профильных изделий практически аналогична описанной ранее схеме производства труб; различия связаны с особенностями формования и охлаждения несимметричных профилей с большим различием в толщине.

Большинство профильных изделий имеют сравнительно небольшое поперечное сечение, и для их производства обычно применяют небольшие экструдеры с длинными червяками. Как и в производстве труб, производительность лимитируется, как правило, скоростью охлаждения изделия, но в некоторых случаях ограничения создаются и скоростью приемного устройства. Поэтому для производства профилей нередко используют многоручьевые головки, особенно когда сечение имеет несложную конфигурацию, что позволяет значительно повысить производительность экструдера и эффективность его действия.

Все чаще начинают использоваться технологии соэкструзии и ламинирования изделий декоративными покрытиями.

При формовании профилей размеры и форма готового изделия определяются, в том числе, и эластическим восстановлением экструдата на выходе из мундштука, вытяжкой профиля под действием собственной массы или тянущего устройства и усадкой полимера при его охлаждении (особенно значительной у кристаллизующихся полимеров). На форму готового изделия влияют также трение материала о рабочие поверхности, вызывающее замедленное течение расплава в узких сечениях, и неодинаковая скорость охлаждения различных по толщине сечений сложного профиля.

Создание головок для получения профилей сложной формы с переменным сечением представляет значительные трудности. Размеры поперечного сечения формующей части должны в определенных пределах превышать размеры изделия. На практике, как правило, первоначально придают отверстию приближенную форму, постепенно (по длине канала) доводя ее до заданной.

Большое значение имеют форма и сечение внутренней полости головки; в частности, изменяя углы входа в различных частях сечения, а также длину формующей части, можно свести к минимуму влияние трения.

Длина формующей части зависит от толщины сечения; обычно их соотношение лежит в пределах 10:1-15:1. Оно уменьшается при переработке высоковязких полимеров, и, наоборот, при необходимости экструзии с высокой скоростью длину формующей части следует увеличить.

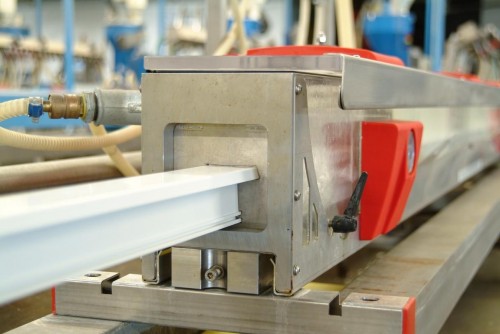

Сложность калибровки — основная проблема при производстве профилей. Как правило, к профильным изделиям не предъявляется особенно жестких требований по точности размеров; поэтому зачастую калибрующее устройство совмещается с охлаждающей ванной и предназначается главным образом для предотвращения чрезмерной деформации профиля в процессе охлаждения. Из-за трудностей изготовления калибрующие насадки сложного профиля заменяют набором калибрующих латунных или медных пластин. При формовании профилей сложной формы их количество может быть довольно значительным (10-15 и более). Для получения изделий с точными размерами, а также формования полых профилей, калибрование проводят с помощью обычных насадок, преимущественно с использованием вакуума.

Для охлаждения тонкостенных профилей (сайдинг, прокладки и т. д.) с успехом применяют ленточные транспортеры с прижимным роликом, иногда прибегая к дополнительному обдуву изделия воздухом. Воздушное охлаждение широко используется при экструзии и более толстых изделий из аморфных полимеров (полистирола, полиакрилатов, ПВХ), тогда как при шприцевании кристаллизующихся полимеров почти всегда применяют водяное охлаждение — даже при получении изделий небольшой толщины.

Экструзия конструкционного профиля

Технологический процесс изготовления конструкционных профилей именуется экструзией (от лат. extrusio — выталкивание). Экструзия — способ изготовления профилированных изделий большой длины из пластмасс и резин. Заключается в выдавливании размягченного материала через отверстия определенного сечения.

Производственная линия включает экструдер, инструмент (фильеру, утройство сухой и влажной калибрации), маркирующий принтер, тянущее утсройство, пилу для резки профиля, устройство для укладки и упаковки готовой продукции.

ПВХ, как исходное сырье для изготовления профиля, поступает на производство в виде мелкого белого порошка. Его перемешивают с другими добавками (стабилизаторы, смягчители, полимерные вспомогательные реагенты, наполнители, пластификаторы и, при необходимости, пигменты) до получения однородной смеси и лишь за тем используют для производства конечного продукта. Выбор соответствующей добавки в каждом конкретном случае обусловлен технологией дальнейшей обработки, требованиями к готовому изделию. С одной стороны, дальнейшая обработка ПВХ вообще возможна лишь при наличии в нем добавок; с другой стороны, эти добавки влияют на конечные свойства готового изделия из ПВХ.

Материал загружается в бункер экструдера, подается в загрузочное окно, откуда захватывается шнеками и продвигается вдоль обогреваемого цилиндра. По мере продвижения материал уплотняется, плавится, переходит в вязко-текучее состояние, гомогенизируется и далее проходит через формующий инструмент, где оформляется в изделие и калибруется, затем охлаждается, захватывается тянущим устройством, режется и поступает в приемное устройство.

Качество экструдируемого оконного ПВХ-профиля зависит от ряда взаимосвязанных факторов, в их числе: качество исходного сырья (ПВХ-смола); рецептура смеси (соотношение компонентов: смола и применяемые добавки); конструктивные особенности экструдера; технологическая дисциплина и др. Аддитивы, используемые в производстве оконного ПВХ профиля включают: стабилизаторы, скользящие добавки, модификаторы, наполнители и т.д. В отношении стабилизаторов следует, отметить, что стабилизация на основе свинца на сегодня является наиболее распространенной. Свинцовые стабилизаторы проще в переработке и нерастворимы в воде. Тем не менее, в последние годы они все более вытесняются другими видами стабилизаторов, прежде всего из соображений экологического характера. Часто, однако, аргументы в пользу последних носят чисто эмоциональный характер. Если сделать объективное сравнение двух основных типов стабилизаторов, то можно сказать следующее: если свинцовые – самые дешевые, отчасти токсичные и характеризуются очень высоким стабилизирующим эффектом, то стабилизаторы на базе кальций/цинка не токсичны, но зато менее эффективные и более дорогие.Одним из наиболее тонких технологических вопросов экструзии ПВХ-профиля являются колебания качества исходного сырья в различных партиях поставок, а тем более переход на исходное сырье другого поставщика.
В настоящее время производители оконного ПВХ-профиля могут получать необходимую смесь 3-мя способами:

· закупать уже готовые ПВХ-композиции у сторонних организаций

· смешивать ПВХ-смолу с так называемым компаундом «все в одном», в состав которого входят все необходимые аддитивы для стабилизации и переработки ПВХ

· производить смешение всех компонентов смеси самостоятельно

При 2-м способе качество готовой продукции можно изменять в достаточно ограниченном диапазоне, т.к. рецептура смеси определяется соотношением только 2-х компонентов: ПВХ-смолы и компаунда. При 3-м способе качество готовой продукции можно изменять в более широком диапазоне, т.к. рецептура смеси определяется соотношением всех компонентов. В этом случае качество смеси в значительной степени определяется квалификацией и опытом химиков-технологов, которые в зависимости от качества исходного сырья принимают решение по рецептуре смеси. Для повышения эффективности этого процесса на подготовительном этапе отрабатываются типовые рекомендации: для исходного сырья различного качества экспериментально для конкретной экструзионной линии определяют оптимальную рецептуру смеси (оценка производится по характеристикам экструдируемого ПВХ-профиля). В результате имеют набор стандартных решений для конкретных условий. Однако, даже имея типовые рекомендации, следует постоянно контролировать качество экструдируемого ПВХ-профиля, и, при необходимости, корректировать рецептуру смеси. По существу подбор рецептуры смеси производится методом «проб и ошибок», при этом, чем выше квалификация и опыт химиков-технологов, тем меньше отходы ПВХ в процессе перехода на исходное сырье другого поставщика.
Эффективность ПВХ как конструкционного материала может быть реализована только в результате использования комбинации соответствующих добавок, что приводит к созданию таких свойств материала, которые могут отвечать строгим требованиям потребителя.

Способы окраски конструкционного профиля

Конструкционный профиль может иметь разнообразные цветовые решения, от однотонных цветов до различных декоров под дерево. Но наибольшей популярностью пользуются профили для окон и дверей белого цвета, что обуславливается как и отсутствием дополнительных затрат на окраску со стороны заказчика (цветные профили, как правило, стоят на 10-15% процентов больше), так и способностью таких профилей гармонично вписаться практически в любой интерьер и экстерьер.

Существует несколько способов окраски конструкционного профиля:

— коэкструзионный способ

— окрашивание в массе;- профили ламинированные ПВХ пленкой

— лакирование или отделка поверхности акриловым лаком

— напыление

Коэкструзионный способ

Этот способ окраски профилей является на сегодняшний день самым надежным и долговечным, и является результатом совместной экструзии плексигласа (акрила) и ПВХ, который позволяет получить акриловое покрытие на лицевой стороне профилей в различных цветовых тонах (с внутренней стороны профили имеют белый цвет). Коэкструдированный слой цветного акрила имеет толщину 0,5 мм. Такой слой устойчив к царапанью, так как специфические свойства акрила придают поверхности профиля необычайную твердость, и образует единое целое с основой. Если на такой поверхности все же возникнут царапины, то их можно легко устранить шлифованием. Такой поверхности не грозят локальный нагрев, в том числе под интенсивным солнечным излучением, отслоение или растрескивание. Незначительная чувствительность к теплу практически сводит на нет проблемы, связанные с температурным расширением конструкций.

Окрашивание в массе

В данном случае пигмент добавляется в сырье перед экструзией.Белые пигменты применяют при экструзии ПВХ профилей белого цвета или светлых (пастельных) тонов, а также для получения непрозрачных окрашенных материалов. Наиболее распространенные белые пигменты — двуокись титана, литопон и окись цинка.
Двуокись титана (ТiO2) — важнейший белый пигмент, обладающий исключительной термостойкостью. Пигмент существует в двух структурных модификациях — анатаз и рутил. Для полимеров рекомендуется применять преимущественно рутильную форму ТiO2. Она обладает большей укрывающей способностью, чем анатазная (полная укрывистость м. б. достигнута при введении в полимер 0,5-1,0% ТiO2.) Рутильную форму ТiO2 можно смешивать с более дешевыми белыми пигментами. Анатаз может ускорять фотохимическое разрушение полимеров. В его присутствии ухудшается светостойкость введенных в полимер цветных пигментов.
Литопон-смесь ZnS (30%) и ВаSO4 (70%). Этот пигмент обладает меньшей укрывающей способностью, чем TiO2, устойчив к щелочам, но недостаточно светостоек.
Окись цинка (ZnO) — очень яркий белый пигмент, обладающий хорошей кроющей способностью, термо- и светостойкостью.

Ламинирование пленкой

Данный способ применяется в основном для декоративной отделки, например имитации «под дерево». Она обладает такими важными свойствами, как прочность, высокая устойчивость к атмосферным воздействиям, а также к ультрафиолетовым лучам и надолго сохраняет яркость расцветки. Ламинат воспроизводит структуру дерева — имитация текстуры дуба натурального, светлого и темного, а также красного дерева, однако также используются и другие самые разнообразные расцветки акриловых пленок. Профили ПВХ могут быть ламинированы акриловыми пленками как с одной, так и с двух сторон. Обычно коричневые профили ПВХ ламинируются пленками с декорами под дерево с двух сторон.Процесс ламинирования происходит следующим образом — профили нагревают до нужной температуры и покрывают слоем клея, затем путем термической активации наклеивают пленку на профиль с помощью нажимных роликов. Разумеется, в ходе производственного процесса адгезия подвергается постоянному и строгому контролю.

Отделка акриловым лаком или лакирование

В результате лакирования поверхность ПВХ профиля становится матовой, бархатистой на вид. Выполняется лакирование способом нанесения на поверхность профиля лака печной сушки. Наносится покрытие на каждый отдельный профиль вручную и отверждается в печи при температуре 50 градусов по Цельсию. В процессе производства каждый отдельный профиль проверяется на внешний вид, твердость и адгезию. Предлагаемая цветовая гамма достаточно широка и именно этот способ отделки позволяет получить нестандартные расцветки поверхности профилей ПВХ — белый шероховатый или структурированный.

Напыление

При помощи напыления можно окрашивать профили ПВХ в различные цвета. Для напыления используются двухкомпонентные акриловые лаки.

Экструзия стеновых панелей

Технологический процесс изготовления облицовочных пластиковых профилей называется экструзией (от лат. extrusio — выталкивание).

Экструзия — способ изготовления профилированных изделий большой длины из пластмасс и резин, заключающийся в выдавливании размягченного материала через отверстия определенного сечения.
Данный технологический процесс производства осуществляется при помощи экструдеров, принцип действия которых состоит в следующем — в подогреваемом цилиндре вращается один или несколько шнеков и непрерывно подает в фильеру смесь (в случае облицовочного профиля — с минимальным включением смягчителя, не содержит кадмия и асбеста), которая становится все более пластичной за счет увеличения подогрева.
Затем профили охлаждаются в вакуумных калибраторах, где им придается окончательная форма и качество поверхности.

Способы окраски пластиковых панелей

Облицовочный профиль может иметь разнообразные цветовые решения, от однотонных цветов до различных декоров под дерево.

Существует несколько способов окраски профилей:

— профили, окрашенные в массе

— профили ламинированные акриловой пленкой, как однотонной, так и с рисунками «под дерево»

— лакирование или отделка поверхности акриловым лаком

— нанесение печатного рисунка

Окрашивание в массе

Окрашивание в массе основной способ окраски пластиковых панелей, а также комплектующих профилей для вагонки и стеновых панелей (внешние, внутренние углы, старт-финиш и др.). Возможны сотни оттенков, но в основном используется около пяти популярных – бежевый, кремовый, салатовый, серый, белый. Метод ламинирования к поверхности панели «припаивается» особо прочная ПВХ-пленка, которая не только декорирует поверхность, но и надежно защищает от ударов и царапин, обеспечивая износостойкость.
Покупателям предлагается коллекция более чем из 40 декоров. Панели обладают стопроцентной влагостойкостью, не выгорают на солнце, могут находиться в неотапливаемых помещениях.

Отделка лаком или лакирование

Выполняется лакирование способом нанесения на поверхность профиля лака печной сушки. Наносится покрытие на каждый отдельный профиль вручную и отверждается в печи при температуре 50 градусов по Цельсию.
В процессе производства каждый отдельный профиль проверяется на внешний вид, твердость и адгезию. С лицевой стороны на панель наносится декоративный рисунок. Это может осуществляться несколькими способами печати.

Глубокая или офсетная печать

Изготовили партию изделий с рисунком одного цвета — промывают вал, меняют краску и катают партию следующего цвета, внося, таким образом, разнообразие в колористическую гамму. Для того же, чтобы создать панель с другим рисунком, необходимо сменить вал. Чем больше в распоряжении производителя валов с разными рисунками (а вал — штука весьма дорогостоящая), тем шире его дизайнерские возможности. Рисунки при таком способе печати могут быть самыми разными: мрамор, текстура древесины и т. д. С помощью нескольких валов удается даже получить мультицветное изображение. От влаги, ультрафиолета и повреждений поверхность панели защищается слоем лака — матового или глянцевого. Покупателям предлагается гамма, составленная из 20-30 цветов и оттенков.

Метод термоперевода

В принципе все выглядит почти так же, как при переводе рисунка на майку или футболку: прижимают пленку с изображением к материи, проглаживают утюгом, после чего пленку быстро снимают — рисунок остается на майке. Отличие лишь в том, что и панель, и пленка представляют собой сплошную ленту, а в роли утюга выступает разогретый силиконовый вал. Лицевую поверхность получаемых панелей нет необходимости защищать лаком — нанесенная краска устойчива к истиранию, ультрафиолетовым лучам и влаге. Следует отметить, что производители, использующие этот способ «раскрашивания», предлагают более широкий ассортимент панелей — как в смысле количества рисунков, так и по насыщенности цветов. И новые рисунки эти фирмы осваивают быстрее и легче: закупил пленку с новым сюжетом — и катай сколько душе угодно. Покупателям они предлагают от 20 до 42 вариантов декора панелей.

Ламинирование ПВХ подоконников

Отделка пластиковых подоконников осуществляется при помощи ламинации декоративными пленкой, которая также осуществляется при помощи современных ламинационных установок, которые позволяют наносить декоративную пленку на любой типоразмер подоконника. Пленка обладает такими важными свойствами, как прочность, высокая устойчивость к атмосферным воздействиям, а также к ультрафиолетовым лучам и надолго сохраняет яркость расцветки. Ламинат воспроизводит структуру дерева — имитация текстуры дуба натурального, светлого и темного, а также красного дерева, однако также используются и другие самые разнообразные расцветки акриловых пленок.

Процесс ламинирования происходит следующим образом – пластиковые подоконники нагревают до нужной температуры и покрывают слоем клея, затем путем термической активации наклеивают пленку на профиль с помощью нажимных роликов.

Экструзия винилового сайдинга

Сайдинг производится методом экструзии. Суть этого метода состоит в том, что приготовленный заранее расплавленный состав (компаунд) продавливается прессом через профилирующее отверстие, после чего, остывая, сохраняет приданную ему форму. Сразу же после выхода панели из экструдера её поверхность дополнительно обрабатывается — её придается определенная фактура, имитирующая тот или иной сорт дерева. Затем обрезаются кромки панели и в её верхней части прошиваются необходимые для крепления к обшиваемой панелями стене отверстия. В настоящее время используется как метод моноэкструзии, при котором панель формуется из однородного компаунда, так и метод коэкструзии, при котором панель по толщине состоит из компаундов различного состава. Моноэкструзия

При моноэкструзии панель формируется из массы однородного состава. Эта технология проще и дешевле.

Данный технологический процесс производства сайдинга осуществляется при помощи экструдеров, принцип действия которых состоит в следующем — в подогреваемом цилиндре вращается один или несколько шнеков и непрерывно подает в фильеру смесь (расплавленный компаунд, состоящий из винилового порошка (пудры) и необходимых присадок), которая становится все более пластичной за счет увеличения подогрева.

Затем профили охлаждаются в вакуумных калибраторах, где им придается окончательная форма и качество поверхности.

Утверждается, что моноэкструзионный метод постепенно уходит в прошлое (из-за неэффективного использования дорогостоящих компонентов), а продукты вторичной переработки постепенно перестают пользоваться спросом из-за снижения себестоимости качественных материалов. Но есть и прямо противоположное мнение. Оно утверждает, что только моноэксторузионный метод позволяет получить качественный сайдинг, а коэкструзия и придумана только для того, чтобы в составе компаунда для внутреннего слоя можно было использовать вторичное сырье. Коэкструзия Коэкструзия является результатом одновременной экструзии двух слоев – нижнего — 80% от толщины профиля и верхнего — 20% от толщины профиля. Верхнее акриловое покрытие на лицевой стороне сайдинга может быть выполнено в различных цветовых тонах (с внутренней стороны профили имеют белый цвет). Оно устойчиво к царапанью, так как специфические свойства акрила придают поверхности профиля необычайную твердость, и образует единое целое с основой. Если на такой поверхности все же возникнут царапины, то их можно легко устранить шлифованием. Такой поверхности не грозят локальный нагрев, в том числе под интенсивным солнечным излучением, отслоение или растрескивание.
Незначительная чувствительность к теплу практически сводит на «нет» проблемы, связанные с температурным расширением конструкций.

Технологическая схема производства сайдинг профилей методом коэкструзии такова: Расплав ПВХ компаунда (двух типов от каждого из двух экструдеров) поступает в щелевую фильеру, затем проходит через накатные ролики с внутренним термоконтролем. Обычно таких роликов 6, два из них используются для нанесения требуемой текстуры на лицевую поверхность профиля.Смену текстуры поверхности можно производить, не останавливая весь процесс. После накатных роликов, профили, с целью их подготовки к обработке после формования, проходят через свободнолежащие охлаждающие ролики, которые выполняют функцию сглаживания.Устройство калибрования придаёт профилям окончательную форму. Это даёт возможность экструдировать два или более профилей с помощью одной и той же коэкструзионной фильеры путем замены калибрующего устройства. Тянущее устройство смонтировано на одной раме вместе с устройством пробивки отверстий в профиле (отверстия для прибивания профиля гвоздями к основе (или обрешётке) и отверстия для слива конденсата). После пробивки в профилях всех необходимых отверстий, профили разъединяются вдоль специальной пилой, а после этого разрезаются автоматически по заданной длине. Являясь более сложной технологически и требуя более совершенного и дорогостоящего оборудования, технология коэкструзии позволяет за счет более рационального использования модификаторов, стабилизаторов и других ингредиентов, определяющих свойства материала, снизить стоимость сайдинга. При этом, естественно, речь идет о сравнении моноэкструзионного и коэкструзионного материалов с приблизительно одинаковыми эксплуатационными характеристиками. Следует различать коэкструзионный сайдинг из чистой (первичной) виниловой пудры и сайдинг, произведенный из ПВХ вторичной переработки, так называемый Grey-back сайдинг. При его изготовлении, стремясь максимально снизить себестоимость, в компаунд, предназначенный для формирования внутреннего слоя, не вносятся пигменты и часть других присадок, что сильно ухудшает эксплуатационные характеристики такого материала. Более того, так как при изготовлении вторичного сырья путем переработки используются отходы различных производств (дверные и оконные профили, и т.п.), свойства такого компаунда сильно отличаются от оптимальных. Применение подобного материала ограничено районами с мягким климатом и типом строений, при возведении которых на первый план выступают соображения экономии, а не срок службы или эстетические показатели. Различные цветовые окраски профилю придаются: в случае коэкструзии — при помощи дозатора, смонтированного на коэкструдере (окрашивание верхнего слоя); в случае моноэкструции – применяется окрашивание в массе.Качество сайдинга обеспечивается, прежде всего, вводимыми в его состав добавками. К примеру, за долговечность отвечают присадки, которые препятствуют процессу старения поливинилхлорида. Они как бы изначально состаривают ПВХ, зато дальнейший процесс старения замедляется, и свойства материала остаются стабильными практически в течение всего срока эксплуатации. За счет включения этих добавок некоторые производители дают гарантию на свой сайдинг сроком до 50 лет. Другие присадки противодействуют расслоению, вздутию, шелушению или растрескиванию материала, борются с изменением цвета под воздействием солнечного излучения. Именно они позволяют использовать виниловый сайдинг практически в любых климатических условиях. Безусловно, важным фактором качества сайдинга является его способность не менять окраску под воздействием солнечных лучей. Одним из основных стабилизирующих компонентов, отвечающих за стойкость пигментации, является диоксид титана. Из-за того, что он имеет интенсивный белый цвет, сайдинг с высокой стойкостью к выгоранию выпускается мягких тонов. Чем более яркий цвет имеет материал, тем ниже его стойкость к выгоранию.
На всех этапах производства очень важен компьютерный контроль. Автоматизация производства на таких участках технологической цепочки, как изготовление компаундной смеси с точным весовым контролем за количеством того или иного ингредиента, экструзионный процесс и финальное формирование ленты, позволяет крупнейшим производителям быть на голову впереди в таких направлениях, как однородность состава панелей, стабильность геометрических параметров и окраски.

Экструзия напольного плинтуса

Пластиковый напольный плинтус производится методом экструзии. Типичная экструзионная линия для производства пластикового плинтуса (как и всех ПВХ профилей) состоит из экструдера с системой загрузки материала, экструзионной фильеры, калибраторов, системы охлаждения, тянущего устройства и устройства складирования готовых профилей.

Экструдеры

Для производства пластикового плинтуса применяются одно- или двухшнековые экструдеры с диаметром шнека 45-90 мм. Диаметр шнека экструдера выбирают в зависимости от сечения профиля. Двухшнековые экструдеры в этом процессе предпочтительнее. Они позволяют обеспечить постоянство температуры расплава ПВХ (расплавленный компаунд, состоящий из винилового порошка (пудры) и необходимых присадок) по сечению каналов экструзионной фильеры, что необходимо для равномерного вспенивания (в случае производства плинтуса из вспененного ПВХ) и постоянства плотности материала в изделии.

Система охлаждения

Длина пути охлаждения вспененного ПВХ плинтуса при экструзии больше, чем для жесткого пластикового плинтуса, так как теплопроводность вспененного ПВХ значительно ниже. Охлаждение производят и в охлаждающих ваннах погружением или разбрызгиванием воды из форсунок, что позволяет дифференцированно охлаждать участки профилей разной толщины. В конце зоны охлаждения для выравнивания возможного коробления или продольного изгиба («саблевидности») плинтуса иногда устанавливают подогревающие устройства.

Тянущие устройства

Для отвода пластикового плинтуса используют траковые тянущие устройства с резиновыми траками определенной жесткости или устройства из сплошных резиновых лент (ремней), позволяющих обеспечить сохранность вытягиваемого профиля.

Режущие устройства

Резка пластикового плинтуса при экструзии осуществляется вращающимися дисковыми пилами. Для отбора пыли при резке в месте контакта устанавливается специальный пылесос с пылесборником.

Способы окраски пластикового напольного плинтуса

Пластиковый напольный плинтус может иметь разнообразные цветовые решения, от однотонных цветов до различных декоров под дерево.

Существует несколько способов окраски пластикового плинтуса:

— окрашенние в массе

— ламинированние акриловой пленкой, как однотонной, так и с рисунками «под дерево»

— нанесение печатного рисунка

Окрашивание в массе

Возможны сотни оттенков, но в основном используется около пяти популярных – бежевый, кремовый, салатовый, серый, белый.

Ламинирование акриловой пленкой

Данный способ применяется в основном для декоративной отделки, например имитации «под дерево». Она обладает такими важными свойствами, как прочность, высокая устойчивость к атмосферным воздействиям, а также к ультрафиолетовым лучам и надолго сохраняет яркость расцветки. Ламинат воспроизводит структуру дерева — имитация текстуры дуба натурального, светлого и темного, а также красного дерева, однако также используются и другие самые разнообразные расцветки акриловых пленок. Процесс ламинирования происходит следующим образом — профили нагревают до нужной температуры и покрывают слоем клея, затем путем термической активации наклеивают пленку на профиль с помощью нажимных роликов. Разумеется, в ходе производственного процесса адгезия подвергается постоянному и строгому контролю. Обычно коричневые профили ламинируются пленками с декорами под дерево с двух сторон.

Нанесение печатного рисунка

Данный способ нанесения декора на профильно-погонажные изделия при производстве пластикового плинтуса используется относительно редко.Каждый профиль в отдельности подвергают акклиматизации и предварительной обработке, чтобы на поверхности не осталось частичек грязи. Затем печатной техникой на профиль наносят различные цвета и рисунки. После чего поверхность защищают слоем матового или глянцевого лака, обладающего антистатическим действием, износоустойчивостью и устойчивостью к ультрафиолетовому излучению, повышенной стойкостью к царапинам, пеплу, химическим средствам и другим агрессивным воздействиям.
