Кажущаяся плотность: 200±20 кг/3.
Предел прочности при сжатии: не менее 30,0 кг/см2.
Водопоглощение за 24 часа: не более 5 %.
Линейная усадка за 24 часа при температуре 60±3 °C: не более 0,35 %.
Длина: 1300±200 мм.
Ширина: 1000±100 мм.
Толщина: 55±5 мм.
Коэффициент теплопроводности: 0,045 Ккал/м·ч·°С.
Диапазон рабочих температур: (-60)-(+60) °С.

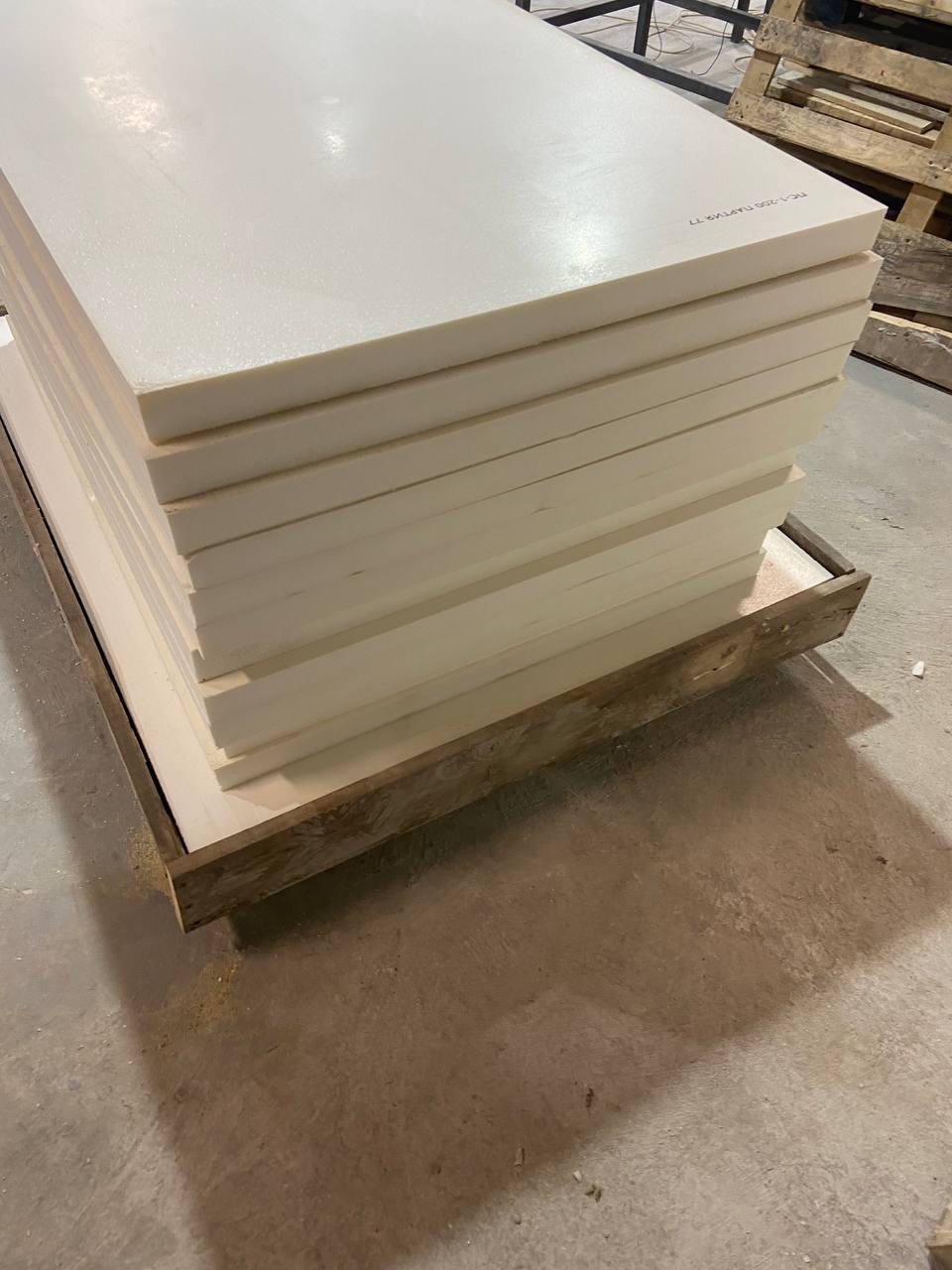

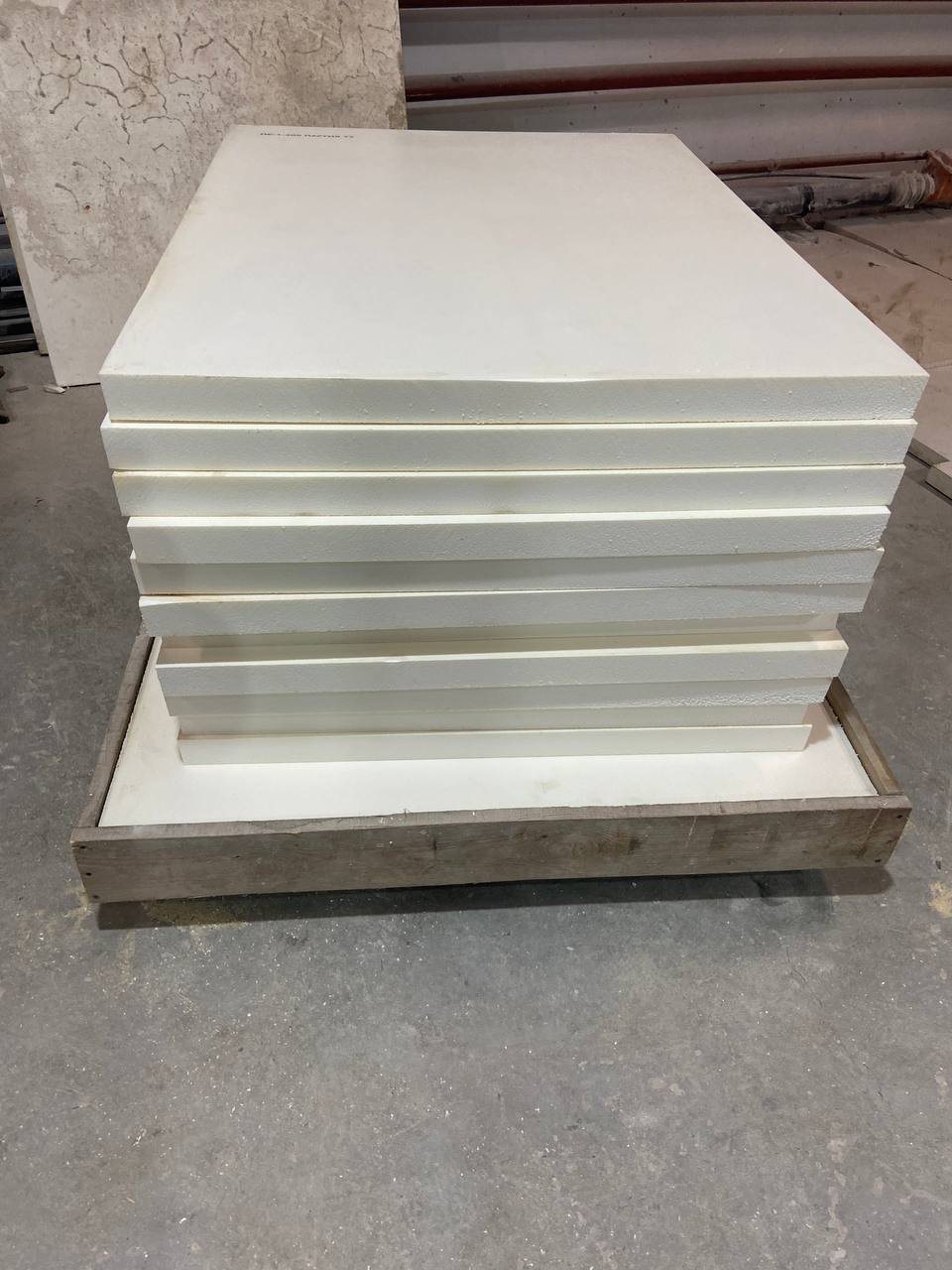

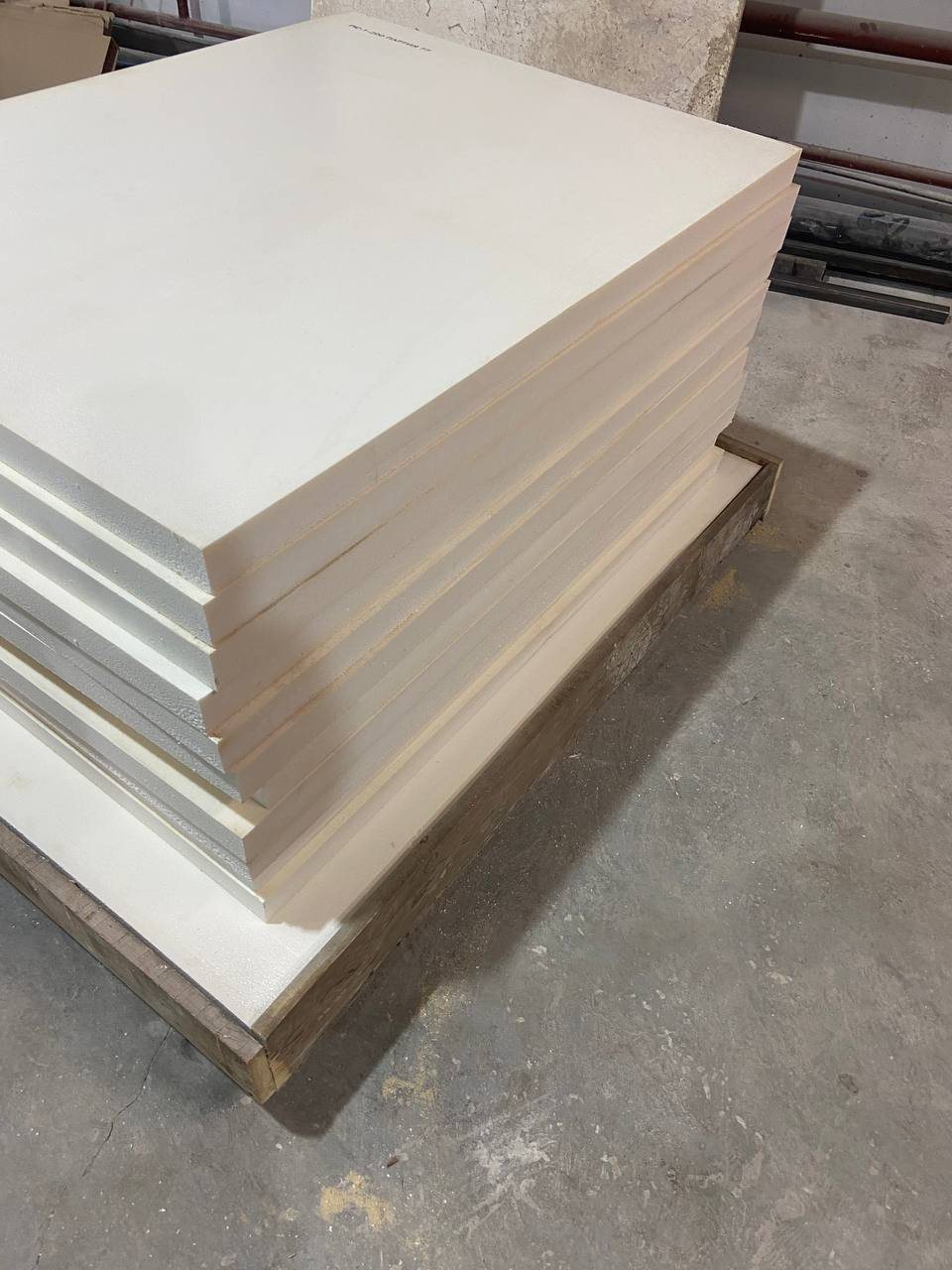

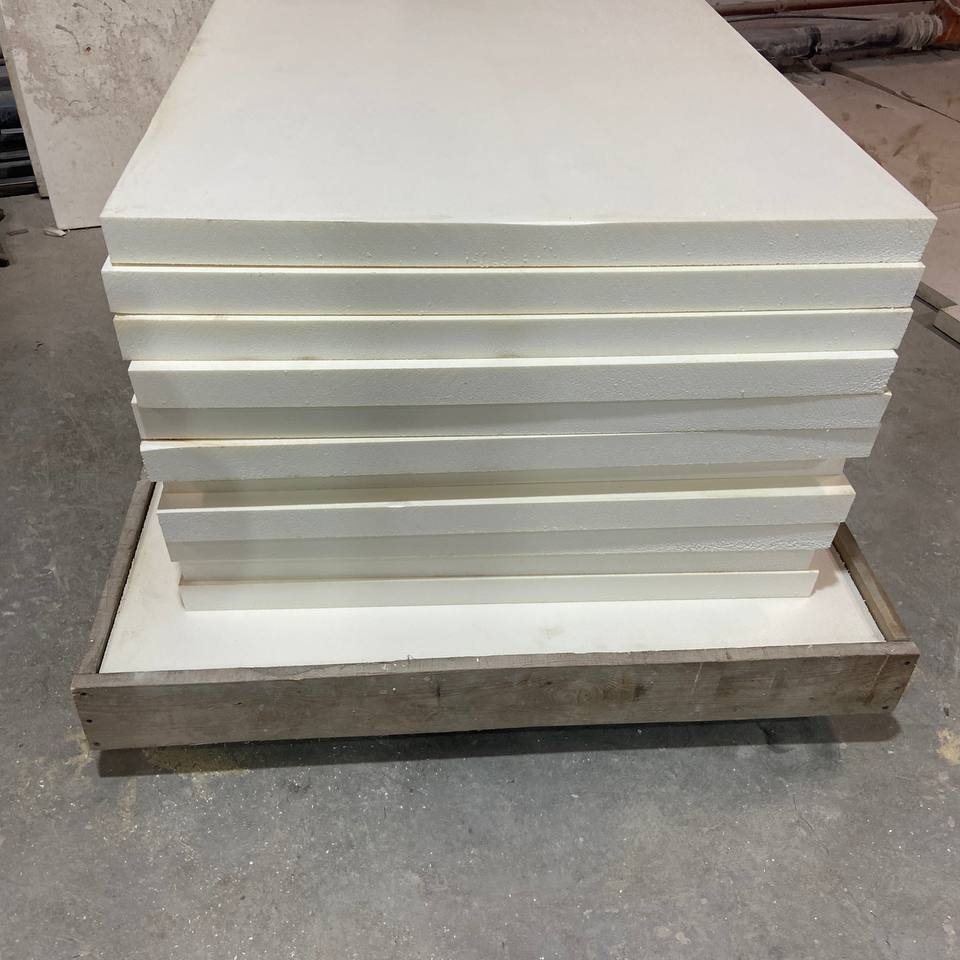

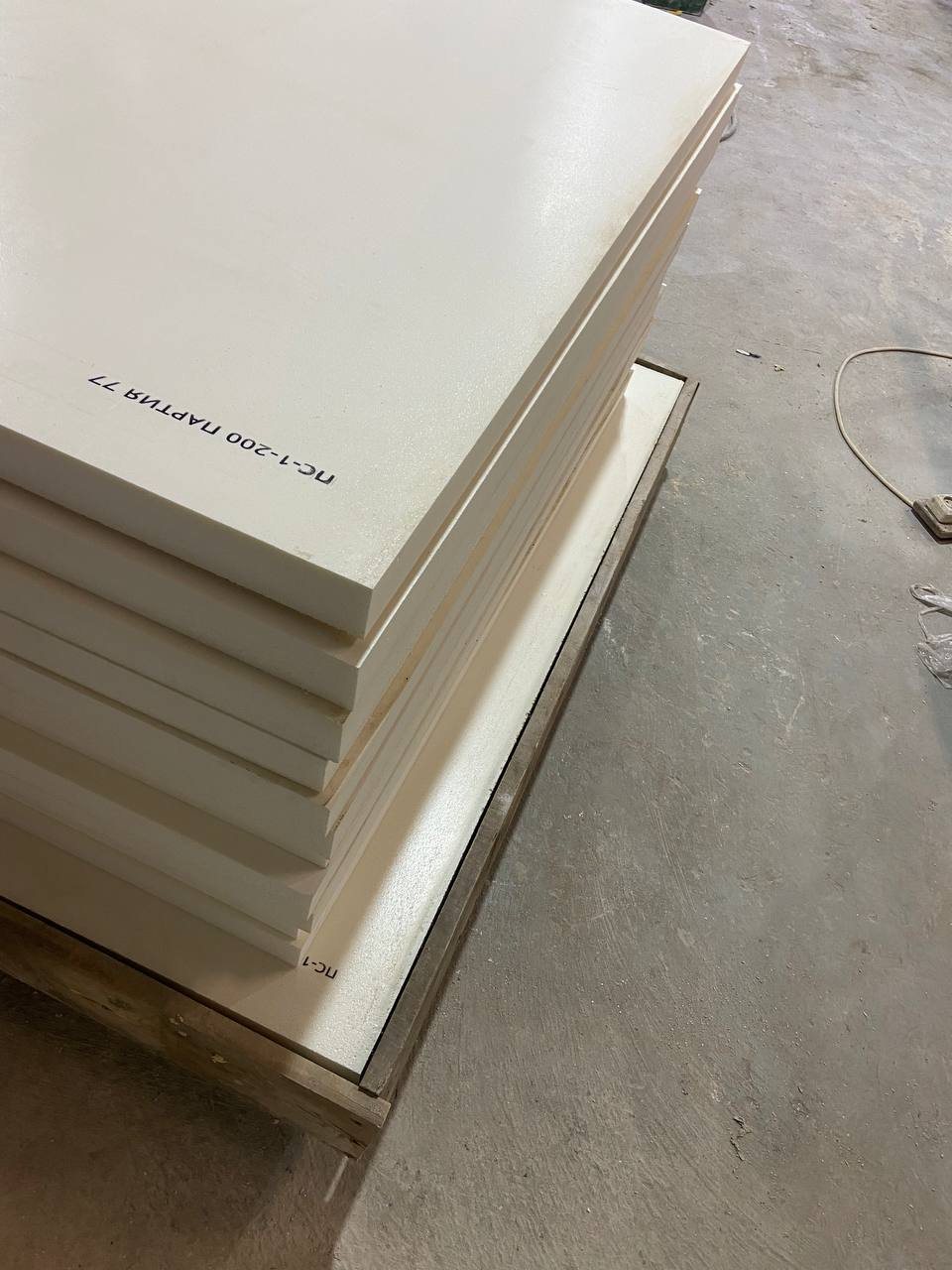

Поливинилхлоридный пенопласт ПС-1-200 – пенопласт, изготавливаемый прессовым
способом на основе латексных марок поливинилхлорида и газообразователей.
Обладает замкнуто-ячеистой структурой. Отличаются легкостью, хорошими тепло-
и звукоизоляционными свойствами, высокими электрическими показателями и
малым водопоглощением. Радиопрозрачный материал. Горюч.
Благодаря химической природе, пенопласт имеет высокую биологическую
стойкость: не усваивается животными, не служит питательной средой для
грибков и бактерий, в том числе гнилостных.

Применение


Поливинилхлоридный пенопласт ПС-1-200 применяют в качестве
теплоизоляционного и звукоизоляционного материала для изоляции различных
зданий и сооружений, кузовов автотранспорта и вагонов, холодильников и
термосов, специальной тары, а также в судостроении для снижения массы
корпуса судна. Конструкции, выполненные с применением этого материала,
обладают высокой прочностью и жесткостью при малом весе. Хорошие
электроизоляционные свойства пенопласта позволяют применять его при
изготовлении различных изделий радио- и электропромышленности. Кроме того,
пенопласт марки ПС-1-200 применяют в различных областях радиотехники в
качестве радиопрозрачного материала, где не требуется большой устойчивости к
электрическому пробою.
Поливинилхлоридный пенопласт ПС-1-200 при действии влаги увлажняются
незначительно, поэтому его использование позволяет упростить и удешевить
конструкции, а также повысить критическое сопротивление слоя утеплителя, что
снижает эксплуатационные расходы на отопление. При этом повышается срок
службы конструкций и сооружений.
